Tfas 7の5つの特長
【特長1】 64ビット化により大規模物件・大容量図面を余裕で展開
「BIM」の普及により、建築・設備図面を3Dデータで受け渡すシーンが多くなり、 大規模物件・大容量図面を扱う機会が増加しています。Tfas 7は、 64ビット化により大規模物件・大容量図面を取り込み・編集できますので、 「BIM」を活用する物件でも安心して使用できます。
【特長2】 「シート基準高さ」による断面・３Ｄ表示「BIMモデル」対応

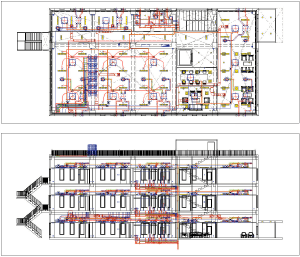

「シート基準高さ」は、今までの操作性を損なうことなく複数階の断面表示や
3D表示を実現する機能です。断面表示では見上げ・見下げの取り合い確認
に効果を発揮し、3Dキットでは高さを考慮した干渉検査を支援します。
また、IFCデータとの連携では、読込み時の「シート基準高さ」自動作成による
「建築モデル」作成や、各階の「設備モデル」出力に対応し、「BIM」活用のシーンで重要な機能を担っています。

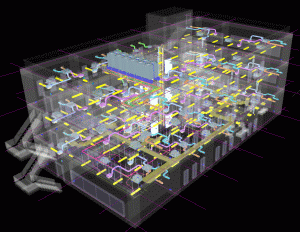

【特長3】 見る・編集する・図面に連動する「リアルタイム3D表示」

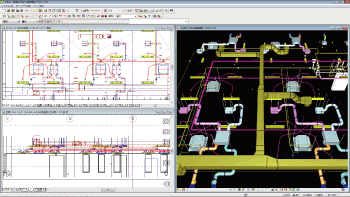

2D図面で作図・編集した内容がリアルタイムに3Dに反映され、
取り合いを3Dですばやく確認することができます。
3Dでの編集機能も搭載し、メジャー表示で距離を確認しながら、レベル変更／ルート移動／部材移動の編集ができます。
3Dでの編集結果もリアルタイムで2D図面に反映されるので、簡単で直感的な編集が可能です。
快適な3Dでの表示スピードやレスポンス、見たい箇所や階だけを表示できるクリッピング機能なども搭載し、
優れた操作性を実現しています。
また、Windows 8のタッチパネル操作にも対応しているので、現場での確認にもフル活用していただけます。
【特長4】 「ユーザー部材」で図面精度アップ ！

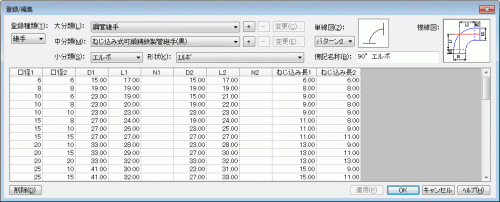

形状寸法を設定してユーザー部材（配管・継手・弁）を登録できます。 小口径・大口径・メーカー規格の配管・継手・弁類を登録できますので、対象の設備を広げられます。 ユーザー部材はシステム提供の部材と同様に「ルーティング」「部材挿入」等の作図機能や 「ルート移動」「サイズ変更」「レベル変更」等の編集機能の対象になります。
【特長5】 高い精度のデータ互換による「BIM連携」

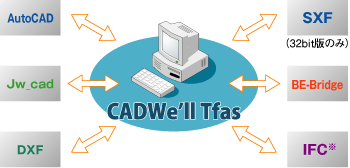

AutoCAD・DXF（3Dデータ含む）やJw_cad等の建築データ、SXFデータを高い精度で読込むことができます。 建築IFCデータ・設備IFCデータの読込みができ、建築躯体データを再入力する手間なく、設備図面の作成ができます。 また、作成した設備データはIFCや3D DWG/DXFに出力できます。 建築CAD−設備CAD間の「BIM連携」で3次元総合図を作成し、建物全体の完成イメージを共有することができます。
※（一社）IAI日本策定の「設備IFC データ利用標準Ver.1.2」準拠
